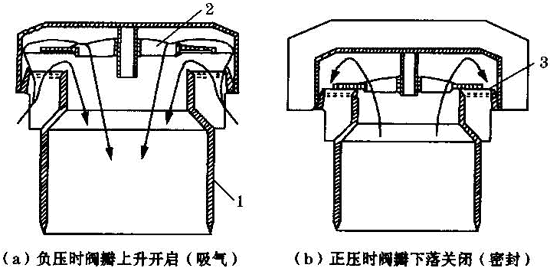

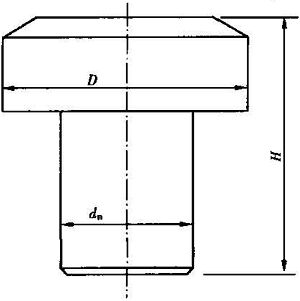

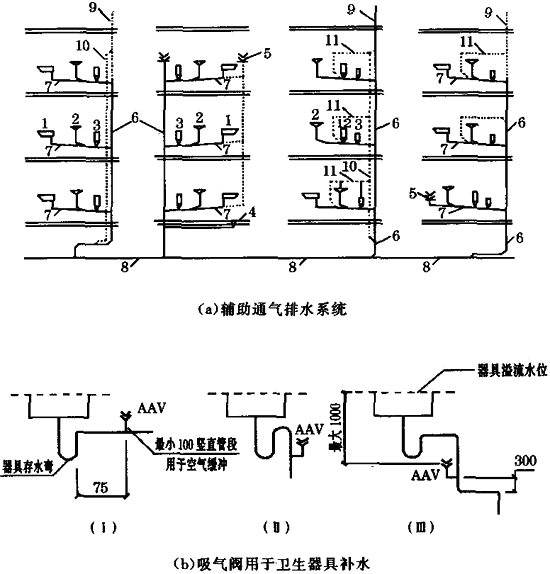

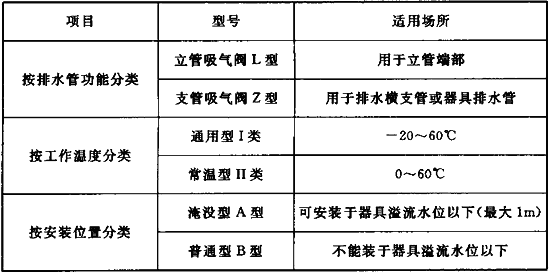

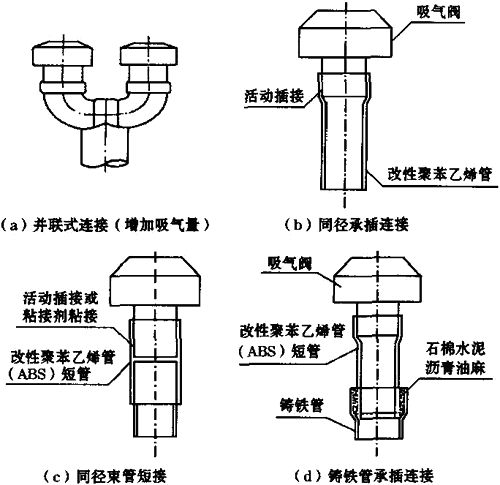

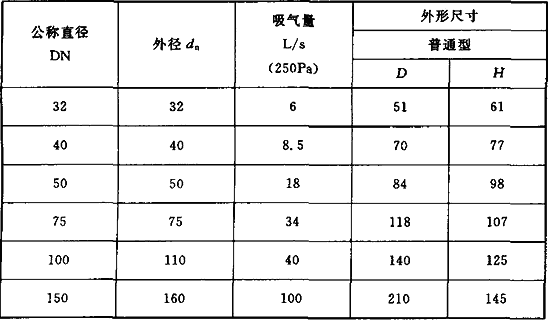

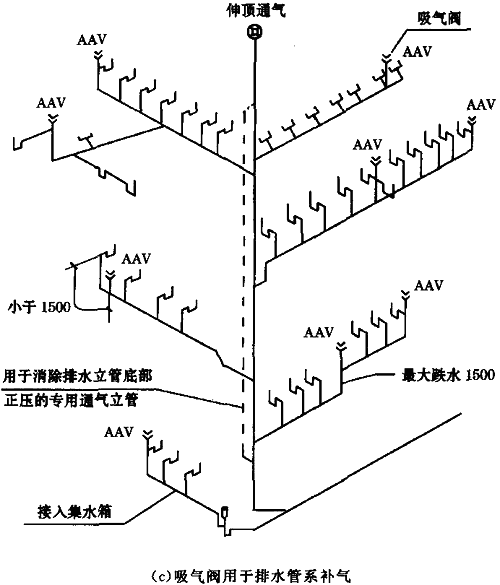

5．4 吸 气 阀 5．4．1 吸气阀应由阀体、阀瓣和密封环组成(图5．4．1)。 图5．4．1 吸气阀结构原理图 1-阀体，由上阀体、下阀体和导杆组成；2-阀瓣，由圆盘和密封环组成；3-密封环。 5．4．2 吸气阀可按表5．4．2分类。 表5．4．2 吸气阀分类 5．4．3 吸气阀的规格尺寸(图5．4．3)应符合表5．4．3的规定。 图5．4．3 吸气阀外形尺寸 表5．4．3 吸气阀规格尺寸(mm) 5．4．4 吸气阀的主要性能指标应符合下列规定： 1 吸气量：应符合表5．4．3的规定； 2 灵敏度：开启压力-150Pa＜P＜0Pa； 3 密封性：分别在30Pa、500Pa、10000Pa试验压力下，5min内试验系统中靠近吸气阀处的压力下降值不应大于10％； 4 耐久性：在(20±5)℃气温下，经(16h±5min)连续启闭试验后，接着在(60±2)℃气温下，再经(8h±5min)连续启闭试验，且每次启闭周期不小于3．5s、不大于4．6s(即每分钟约15次)。要求上述24h持续周期性启闭试验后，仍应满足本条第3款的规定； 5 耐寒性(低温型Ⅰ型)：在(—20±3)℃下冰冻(1±0．1)h后，吸气量应不低于常温下的90％； 6 常温型Ⅱ类的工作温度应为0～60℃；通用型Ⅰ类的工作温度应为—20～60℃；为防止管道内凝结水流出，吸气阀应设有凝结水回流至管道内的构造。 5．4．5 吸气阀的设置部位应符合下列规定(图5．4．5)： 1 应设在排水立管和副通气立管的顶部(不伸出屋顶)，但不得用于主通气立管和专用通气立管的顶部； 2 在一栋建筑物的多立管排水系统中，至少应设一根伸顶通气立管，且宜设在最靠近排水出户口处； 3 设在排水横支管最始端的两个卫生器具之间； 4 高层建筑的排水立管，从第8层起每隔8～12层应安装一个； 5 设在易产生自虹吸的用水器具存水弯出水管处； 6 当排水立管是某个化粪池或潜污水池的唯一通气口时，不得安装吸气阀。 图5．4．5 吸气阀在排水系统中的应用示意 1-浴缸；2-洗脸盆；3-大便池；4-地沟／漏；5-吸气阀； 6-排水立管；7-排水横支管；8-排出管；9-伸顶通气管； 10-通气立管；11-环形通气管；12-小便斗 5．4．6 吸气阀口径的选用应符合下列规定： 1 排水立管上设置的吸气阀口径，应按吸气量不小于8倍立管总排水量选用。当单个吸气阀的吸气量不足时，可两个吸气阀并联设置； 2 排水横支管上设置的吸气阀口径，可按吸气量不小于2倍支管排水量选用。 5．4．7 吸气阀的安装应符合下列规定： 1 吸气阀必须竖直向上安装，其安装的垂直误差应小于5°。 2 吸气阀安装在横支管或器具排水管上时，其连通竖管的长度不应小于100mm。淹没型(A型)吸气阀可装于淹没水位以下不大于1000mm处，但普通型(B型)不能装在横支管淹没水位以下。横支管跌水高度不应大于1500mm； 3 吸气阀宜采用环形密封圈、活动插接方式与管道连接，或按产品说明书的要求连接(图5．4．7)； 图5．4．7 吸气阀连接方式 4 吸气阀应安装在远离居室的屋顶层、阁楼、设备层、避难层，或管道井内便于检查的位置； 5 埋墙安装时应提供通气孔； 6 应避免周围环境含有对ABS阀体和EPDM阀瓣有腐蚀性的气体； 7 吸气阀通常不需要维护，当有损坏时，可整体更换； 8 应防止机械损坏。 5．4．8 吸气阀供应企业应提供符合本规程第5．4．3、5．4．4条规定的测试报告。
